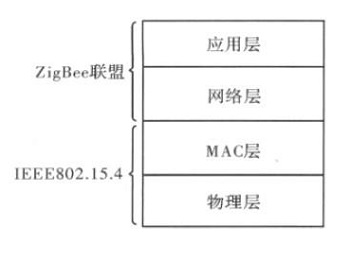

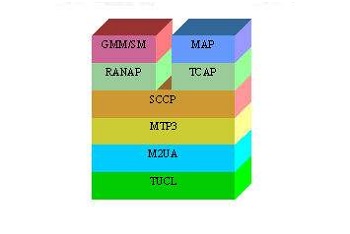

1、什么叫協議棧？

在通信中，為了實現彼此互通，往往要使用多種協議，人們把這些協議作成模型，模型的每層都有具體的協議內容。這些按照層次順序組合在一起的協議，堆起來很像一塊千層糕，它就構成了協議棧(ProtocolStack)，“棧”在漢語中有倉庫的意思，如貨棧、客棧。所以協議棧是指通信網絡中各層協議的集合，它描述了信號的時序和通信數據的結構。

2、在協議棧中什么叫物理層？

物理層是一個通信模型的較低層。該層是網絡通信的數據傳輸介質，由連接不同結點的電纜與設備共同構成。主要功能是：利用傳輸介質為數據鏈路層提供物理連接，負責處理數據傳輸并監控?cái)?shù)據出錯率，以便數據流的透明傳輸。

與物理層有關的連接設備通常是：集線器、中繼器、傳輸媒介連接器、調制解調器等。

3、什么叫數據鏈路層？

數據鏈路層可以粗略地理解為數據通道。在物理媒體上傳輸?shù)臄?shù)據難免受到各種不可靠因素的影響而產生差錯，為了彌補物理層上的不足，為上層提供無差錯的數據傳輸，就要能對數據進行檢錯和糾錯。數據鏈路的建立，拆除，對數據的檢錯，糾錯是數據鏈路層的基本任務。 鏈路層是為網絡層提供數據傳送服務的，這種服務要依靠本層具備的功能來實現。鏈路層應具備如下功能：

（1）鏈路連接的建立，拆除，分離；

（2）幀定界和幀同步。鏈路層的數據傳輸單元是幀，協議不同，幀的長短和界面也有差別，但無論如何需對幀進行定界；

（3）順序控制，指對幀的收發順序的控制； （4）差錯檢測和恢復。

4、什么是DMR？

DMR是ETSI組織發布的數字對講機無線通信協議，是DigitalMobileRadio的縮寫，意為數字移動無線電。

5、什么叫突發？

DMR中的突發指的是被數據流調制的一段射頻載波，英語中用burst表示，突發也是通信的信道。

6、什么叫下行信道？

由基站發往移動臺的信道稱為下行信道，也叫正向信道。

7、什么叫上行信道？

由移動臺發往基站的信道稱為上行信道，也叫反向信道。

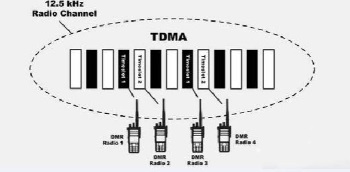

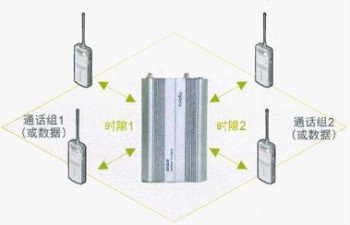

8、什么叫時隙？

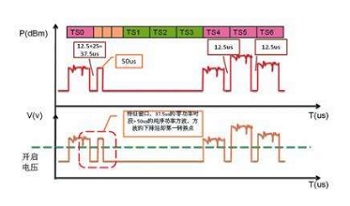

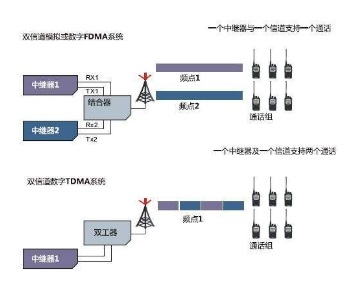

在TDMA中，把時間分刈成若干小段，這些小段就是時隙，英語中用timeslot表示。如把1秒鐘分成40個相等的小段，每時隙即為25ms.這里的每個時隙也是信道，可用來進行通信，所以它是物理信道的基本單元。

DMR協議棧結構

01
DMR協議概說  DMR集群通信協議是當前熱門的通信協議，功能全面而強大，但整個協議棧結構較為復雜。當然對于直通模式終端（沒有中轉的終端）系統而言，我們可以簡單點去研究它——集群中更多復雜的功能，或帶有中轉的通信，我們暫不去討論。所以下面內容只針對直通模式的終端，就是通常說的數字對講機。

02DMR協議ETSI TS 102361，適用于陸地移動通信系統的頻段，整個協議結構分三層，它是由OSI（是標準化組織在1985年研究的網絡互聯模型）的七層模型中演化出來的，繼承了通用的分層結構。自底向上分別是物理層，數據鏈路層，呼叫控制層，其中的呼叫控制層包括控制面和用戶面

（１）物理層是空中接口層，在收發過程中它要進行突發信號處理及比特合成，它由以下內容組成：

①調制和解調；

②收發切換；

③射頻性能；

④比特與符號的定義；

⑤頻率與符號的同步；

⑥突發的建立。

例如某設備的物理層按上圖DMR的物理層協議定義：

（2）數據鏈路層  數據鏈路層借助物理層進行邏輯處理，它接受物理層對它的服務，并為呼叫控制層提供服務，其主要功能如下：

①信道編碼（前向糾錯FEC，循環冗余碼檢驗CRC）；

②交織、去交織和比特排序；

③應答確認和重發機制；

④媒體接入控制和信道管理；

⑤幀、超幀建立與同步；

⑥突發與參數的定義；

⑦尋址（信源或信宿）；

⑧與物理層的語音應用（聲碼器）接口；

⑨數據承載業務；

⑩與數據鏈路層的信令和用戶數據交換。

（3）呼叫控制層概述

DMR協議棧的較高層是呼叫控制層，是空中接口的控制面，主要完成對整個呼叫過程的控制與管理，它提供以下功能：

①基站的激活與去激活；

②呼叫的建立保持與終止；

③個呼、組呼的傳送與接收；

④目標尋址；

⑤固定業務支持，如告、預設置等；

⑥數據呼叫控制；

⑦信令公布。

在無線通信系統協議中，物理層的設計理想目標是使系統能夠以較小的功率、信道帶寬、簡單的收發設備來實現較高的傳輸速率，這三者之間往往互相制約，設計時應綜合考慮。例如調制方式到底選擇2-FSK還是選擇4-FSK，這要看器件功能、成本、特性的需要，過去射頻芯片2-FSK多，體格低廉，設計者常采用這種調制方式，但為了提高頻帶利用率，增加傳輸速率，目前4-FSK的芯片已大量出現，所以數字對講機中不少設計者現在常選用4-FSK的調制方式。數據鏈路層與呼叫控制層的聯系較為密切，也是協議能否實現的關鍵。
