防爆對講機構成及原理

發布者：易達瑞康發布時間：2020年02月28日標簽： 3296人瀏覽過

對講機目前有三大類:模擬對講機、數字對講機、IP對講機。防爆對講機屬于數字對講機。今天易達瑞康主要和大家介紹一下防爆對講機的構成和原理。

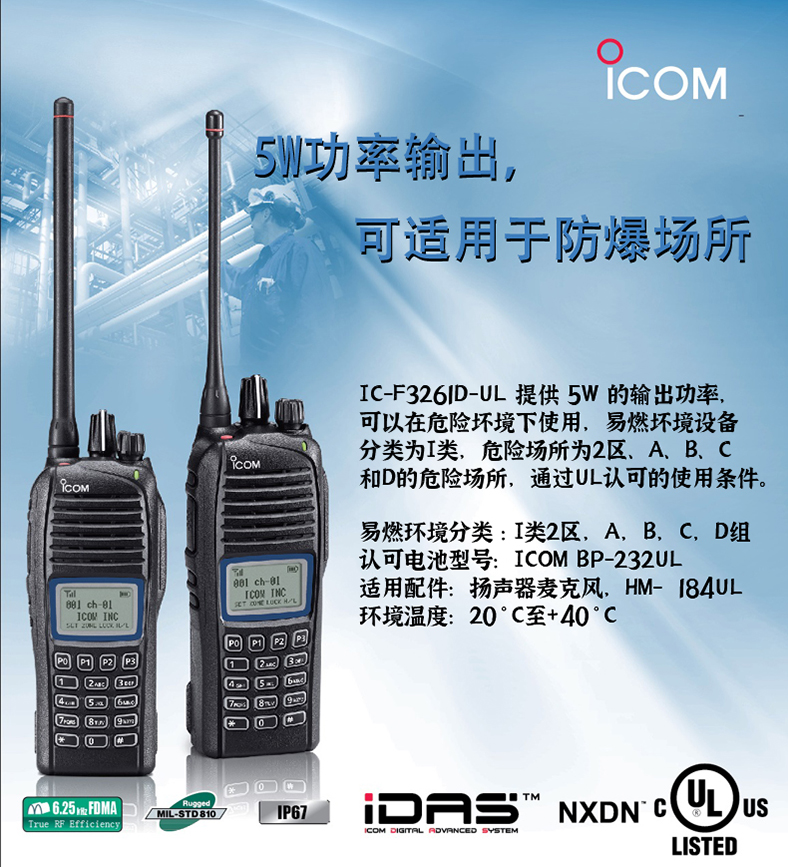

防爆對講機是指可以工作在爆炸性氣體環境的對講機。和民用對講機不同，防爆對講機并非指自身能抵抗爆炸的對講機，而是指可以在爆炸性氣體環境下工作的對講機。

適用于環境惡劣、存在危險可燃?xì)怏w或粉塵的環境如石化、煤礦、化工、火電、食品加工等行業。我們知道，對講機是靠電磁波來傳遞信號的，而電磁波的傳遞靠的是電場與磁場的不斷轉換，在這種轉換過程中就容易產生電火花。而防爆對講機由于其線路經過特殊的處理，轉換過程中可能產生火花的地方都被屏蔽。

對講機的工作原理；

1、發射部分：
鎖相環和壓控振蕩器（VCO）產生發射的射頻載波信號，經過緩沖放大，激勵放大、功放，產生額定的射頻功率，經過天線低通濾波器，抑制諧波成分，然后通過天線發射出去。

2、接收部分：
接收部分為二次變頻超外差方式，從天線輸入的信號經過收發轉換電路和帶通濾波器后進行射頻放大，在經過帶通濾波器，進入一混頻，將來自射頻的放大信號與來自鎖相環頻率合成器電路的本振信號在混頻器處混頻并生成中頻信號。中頻信號通過晶體濾波器進一步消除鄰道的雜波信號。

3、調制信號及調制電路：
人的話音通過麥克風轉換成音頻的電信號，音頻信號通過放大電路、預加重電路及帶通濾波器進入壓控振蕩器直接進行調制。

4、信令處理：
CPU產生CTCSS/DTCSS信號經過放大調整，進入壓控振蕩器進行調制。接收鑒頻后獲得的低頻信號，一部分經過放大和亞音頻的帶通濾波器進行濾波整形，進入CPU，與預設值進行比較，將其結果控制音頻功放和揚聲器的輸出。

對講機主機主要部件

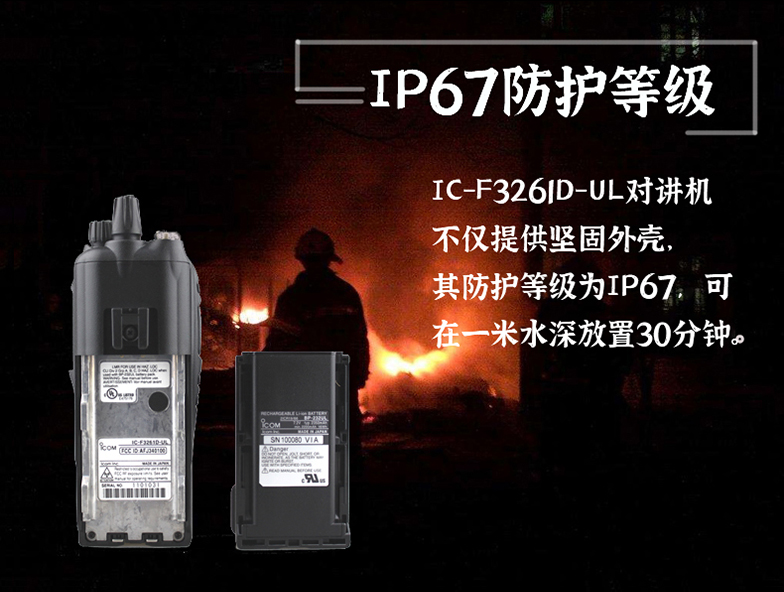

1、外殼：
機一般采用性能非常好的塑膠材料PC+ABS，外觀光澤性好，不易老化、磨損，產品堅固耐用；商業機常選用工程塑膠ABS，在外觀、強度、耐磨損、老化等方面均能很好的滿足要求；按鍵采用硅膠，耐磨損，不易老化，手感好；鋁殼采用輕質材料鋁合金ADC12，易成型及后續處理等。

2、主機：
一般包括面殼、PTT按鍵、耳機和電源插孔塞、PCB組件、LCD部分、音量/開關鈕、編碼旋鈕、指示燈、MIC等。PTT按鍵起發射開關的作用，一般在側面。指示燈指示工作狀態，一般在頂部。對講機的頂部還有音量/開關鈕和編碼旋鈕（選擇頻道）。LCD部分直觀顯示對講機的工作狀態。PCB組件是對講機的核心部分，重要的器件都在PCB上，非人士不許拆卸。大多數對講機因技術性能和抗摔特性要求，還有專門的屏蔽罩、鋁殼（固定PCB）等。機還有防水要求，結構更復雜。

3、電池：

電池分Ni-Cd、Ni-MH電池和Li-ion電池，容量有600mAh、800mAh、1100mAh、1500mAh不等。鋰電池成本較昂貴，尚處在開發階段。Ni-Cd和Ni-MH電池使用較普遍，一般大容量電池推薦用Ni-MH電池。電池面、底殼采用超聲波焊接，牢不可破。
